MessageSujet: Les pistolets japonais   Les pistolets japonais EmptyMer 30 Juin 2010 - 18:45

Les pistolets japonais Nambu T14 et T94

Les pistolets japonais Nambu_10

Nambu T14

Les pistolets japonais T14a10

Les pistolets japonais T14b10

Nambu T94

Les pistolets japonais T94a10

Les pistolets japonais T94b10

Nambu T14

Le pistolet Nambu T14 est le descendant d'une famille de pistolets créée par l'officier japonais Kijiro Nambu en 1902. Le T14 est une amélioration du modèle 1902; il fut adopté par l'armée japonaise en 1925 et par la marine en 1927.

Ce pistolet est appelé modèle 14 parce qu'il a été mis en service en 1925, c'est à dire la 14ème année du règne de l'empereur Taicho, lequel avait accédé au trône en 1911.

Pour sa famille de pistolets, Kijiro Nambu créa la cartouche de 8mm connue sous le nom de 8mm Nambu; il s'agit d'une cartouche à étui bouteille rappelant la cartouche de 7,65 parabellum, mais légèrement moins puissante que la cartouche allemande.

L'aspect extérieur de ce pistolet « hammerless » n'est pas sans rappeler le Parabellum et le Glisenti italien, mais avec un système de verrouillage faisant penser à celui du Mauser C96 et dont le but était manifestement d'éviter la complexité de la genouillère du Parabellum.

Ce pistolet fut fabriqué de 1925 à 1945.


Caractéristiques techniques

calibre : 8 mm Nambu
capacité du chargeur : 8 coups
longueur totale : 232 mm
poids à vide : 910 g.
poids chargé : 990 g.
longueur du canon : 115 mm
longueur de la ligne de mire : 200 mm
arrêtoir de chargeur : bouton sur le côté gauche, derrière la queue de détente
sûretés : levier sur le côté gauche
fonctionnement : simple action, percuteur lancé, court recul du canon avec verrou inférieur postérieur
divers : pontet élargi pour permettre l'utilisation avec des gants

L'éjection des étuis se fait par le dessus de l'arme

Les pistolets japonais T14_de10

Le guidon du T14 est dérivable.

Vues générales

Les pistolets japonais T14_dr10

Les pistolets japonais T14_dr11

Les pistolets japonais T14_ga10

Les pistolets japonais T14_ga11

Vues du magasin

Les pistolets japonais T14_ma13

Les pistolets japonais T14_ma14

Marquages sur le côté droit de l'arme

Sur l'arrière de la carcasse se trouvent différentes indications :

l'arsenal qui a produit l'arme
la série de production
la date de fabrication
la marque d'inspection

Les pistolets japonais T14_ma10

Marquage du haut : arsenal et série de fabrication

Le premier caractère est la marque de l'arsenal de Nagoya; le second caractère dans un cercle est un symbole phonétique, dans le cas présent il s'agit du "i", la première lettre de l'alphabet japonais. Les Japonais n'aimaient pas utiliser plus de 5 chiffres dans les numéros de série; lorsqu'une production dépassait 99'999 exemplaires, un nouveau symbole était placé devant la numérotation pour indiquer le début d'une nouvelle série.

L'usine de Toriimatsu fut celle qui produisit la plus grande quantité de Nambu T14, raison pour laquelle on trouve deux séries d'armes au sein de cette production.

Ce Nambu a donc été fabriqué par l'usine de Toriimatsu dépendant de l'arsenal de Nagoya et il s'agit de la première série.

Marquage du bas : date de production et marque d'inspection finale

De gauche à droite :

Le caractère sho (raccourci de showa) qui est le nom de la période de règne de l'Empereur Hirohito
18 indique l'année de production (ajouter 1925 pour trouver l'année selon notre calendrier) c'est-à-dire 1943
11 indique le mois de novembre
Le dernier caractère après le mois est la marque d'inspection finale (caractère na pour Nagoya)

Sachant que la première série fut fabriquée de décembre 1941 à novembre 1943, l'exemplaire présenté est donc bien un des derniers exemplaires de la première série.

Marquages sur le côté gauche de l'arme

Sur le côté gauche de l'arme, à l'arrière de la carcasse on retrouve le même marquage sur quasiment tous les "Type 14"; seul le dessin des caractères peut différer d'une usine à l'autre.

Les pistolets japonais T14_ma11

Les quatre caractères de désignation du modèle sont (de gauche à droite) ju - yon - nen - shiki (10 - 4 - année - modèle) c'est-à-dire Type 14.

Au-dessus du levier de sécurité, nous trouvons à gauche le caractère ka qui signifie "feu" et à droite le caractère an qui signifie "sécurité" (littéralement "paisible")

Les pistolets japonais T14_ma12


Marquages sur l'étui

Les pistolets japonais T14c10

A partir du haut, le premier caractère à l'intérieur d'un cercle est « saka » qui signifie « colline ». Il est probable qu'il s'agisse de l'abréviation d'un nom de famille. Les unités japonaises étaient souvent désignées sur le terrain par le nom de leur commandant plutôt que par un numéro de régiment ou de compagnie. Beaucoup de noms japonais commencent par « saka », on pourrait donc imaginer que cette inscription fait référence à l'unité « Sakamoto », « Sakamura », « Sakano » etc.

Les deux autres caractères sont le « 1 » et le « 9 » ce qui nous donne le chiffre « 19 ». Ce numéro était probablement un numéro lié au stockage de l'arme dans un magasin et qui servait à identifier l'arme lorsqu'elle était entreposée, ce qui arrivait souvent sur les navires, par exemple, les armes n'y étant distribuées seulement à l'occasion de patrouilles sur le rivage, ou bien dans un quartier général dont les officiers n'étaient pas en présence de l'ennemi, sauf lorsqu'ils sortaient pour examiner une situation sur le terrain.

Nambu T94

Ce pistolet est appelé « Type 94 » car il a été conçu en 1934, ce qui correspond dans le calendrier japonais à l'année 2594; en effet, le calendrier japonais débute en 660 avant Jésus-Christ avec l'avènement du premier Empereur.

Cette arme à l'aspect étrange fut appréciée par les utilisateurs car elle était plus petite et plus légère que le T14. Les soldats amenés à combattre dans des endroits exigus (tankistes, pilotes …) plébiscitèrent ce pistolet peu encombrant.

Les premiers exemplaires sortirent au compte goutte de l'usine de Showa en juin 1935 avant que la production ne s'accélère dès 1939.

Caractéristiques techniques

calibre : 8 mm Nambu
capacité du chargeur : 6 coups
longueur totale : 180 mm
poids à vide : 780 g.
poids chargé : 850 g.
longueur du canon : 79 mm
longueur de la ligne de mire : 153 mm
arrêtoir de chargeur : bouton sur le côté gauche, derrière la queue de détente
sûretés : levier sur le côté gauche à l'arrière de la carcasse et sûreté de chargeur
fonctionnement : simple action, court recul du canon avec ressort récupérateur autour du canon
divers : grand pontet ovale pour permettre l'utilisation avec des gants

L'éjection des étuis se fait par le dessus de l'arme

Les pistolets japonais T94_de10

Le guidon du T94 est fixe.

Vues générales

Les pistolets japonais T94_dr10

Les pistolets japonais T94_dr11

Les pistolets japonais T94_ga10

Les pistolets japonais T94_ga11


Marquages sur le côté droit de l'arme

Les pistolets japonais T94_ma10

A l'arrière de la carcasse nous avons la date et le lieu de fabrication; ce pistolet a été fabriqué le 9ème mois de la 17ème année du règne de l'Empereur Hirohito. Le caractère qui précède la date est le caractère kanji « sho », abréviation de « showa » qui est le nom du règne de Hirohito.

Les 2 symboles sous la date sont les logos de l'arsenal de Nagoya celui et de l'usine de Chuo Kogyo qui a produit le pistolet.

Le numéro de série se trouve au-dessus de la queue de détente; les numéros de série des T94 dépassent à peine les 71'000.

La marque de l'inspecteur précède le numéro de série : elle est très peu visible sur ce pistolet.

Les pistolets japonais T94_ma11

Venons-en maintenant au marquage figurant sur le centre de la carcasse : ce marquage a manifestement été appliqué tardivement au moyen d'un « stylo électrique » et ne figure pas à l'origine sur les T94.

Les pistolets japonais T94_ar10

D'après un ami, professeur de langue et civilisation chinoise à l'université, il s'agirait d'une inscription chinoise signifiant « nationale armée ». Nous pouvons donc supposer que ce pistolet a été pris par les Chinois et intégré dans la dotation de leur armée nationale. Il s'agirait ainsi d'une prise de guerre, ce qui confère à l'arme un intérêt supplémentaire.
(à ce sujet, il serait intéressant de savoir à partir de quand le stylo électrique a été utilisé pour graver des inscriptions sur le métal ?)

Marquages sur le côté gauche de l'arme

Les pistolets japonais T94_ma12

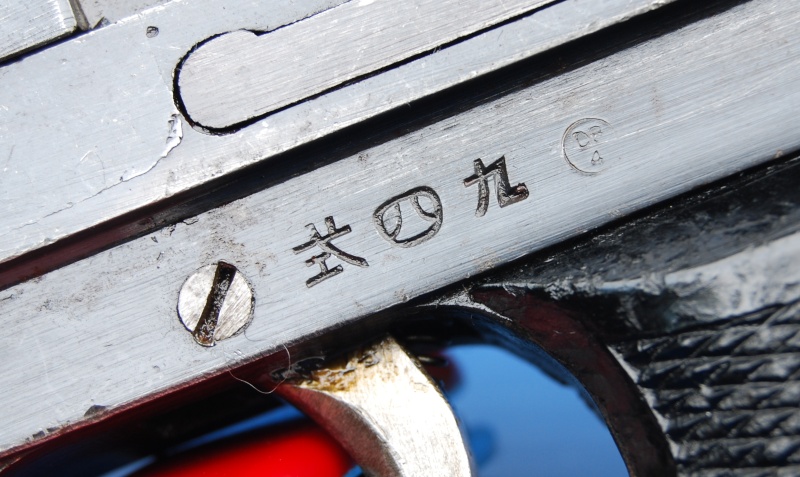

Les trois caractères visibles sur cette photo signifient « Type 94 »; cette inscription se lit de droite à gauche, littéralement « 9 - 4 - type ».

Sur la photo suivante, le caractère du haut signifie « sécurité » et le caractère du bas signifie « feu »

Les pistolets japonais T94_ma13

Photos du magasin

Les pistolets japonais T94_ma14

Sécurité de magasin

sur les photos suivantes, on voit d'abord la sécurité de magasin enclenchée (petite lamelles métallique sous la queue de détente), puis le magasin en place et la sécurité effacée

Les pistolets japonais T94_sa10

Les pistolets japonais T94_sa11

Le tir avec ces armes

Ayant tiré quelques cartouches avec ces deux pistolets afin de tester mes munitions fabriquées selon la recette ci-après décrite, je peux dire la chose suivante :

les deux pistolets ont fonctionné sans problème,
à la distance de 50 mètres, le T14 était en cible tandis qu'aucun projectile tiré avec le T94 n'a atteint son but ?

Des essais à 25 mètres seront nécessaires pour affiner le test.

Rechargement du 8 mm Nambu


outils :

[Vous devez être inscrit et connecté pour voir ce lien]


Il est possible de fabriquer les étuis à partir du .38 spl

passer les étuis de .38 spl dans le recalibreur RCBS pour .38 spl
réduire l'épaisseur et le diamètre du bourrelet jusqu'à ce que l'étui rentre dans le shell holder RCBS pour 8 mm Nambu
passer l'étui graissé dans l'outil de reformage RCBS
couper l'étui reformé à 21,25 mm
passer l'étui dans le recalibreur pour 8 mm Nambu
mesurer et recouper si nécessaire
évaser l'étui
siéger l'amorce avec l'outil LEE
verser la poudre
siéger le projectile aloxé obtenu à partir du moule RCBS .323 RN (110 grains)

J'ai acheté mes étuis ici : [Vous devez être inscrit et connecté pour voir ce lien]

Ma recette :

projectile coulé (3% étain) aloxé obtenu à partir du moule RCBS .323 RN (110 grains)

poudre Vectan A1 3,5 grains

LHT 30,5 mm

Petite photo du résultat

Les pistolets japonais Cartou10


Sources

CIBLE, numéro 207, juin 1987
Nambu World: Teri’s WWII Japanese Handgun Website ( [Vous devez être inscrit et connecté pour voir ce lien] )
Revenir en haut Aller en bas
Marcaurel
Expert
Marcaurel


Nombre de messages : 7524
Age : 44
Localisation : Auvergne, origine Oberhelfenschwil
Date d'inscription : 21/03/2008

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyMer 30 Juin 2010 - 18:47

wouahhh Dieu Dieu Dieu Dieu Dieu

Revenir en haut Aller en bas
bitcho
Expert
bitcho


Nombre de messages : 1493
Age : 43
Localisation : Costa Rica
Date d'inscription : 17/06/2009

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyMer 30 Juin 2010 - 18:54

ha ouais!!! Dieu Dieu Dieu Dieu Dieu
Respect Respect Respect Respect Respect Respect

vraiment la classe internationale!!
Revenir en haut Aller en bas
Projektyle
Expert
Projektyle


Nombre de messages : 5736
Age : 48
Localisation : Haute-Garonne, France
Date d'inscription : 29/05/2006

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyMer 30 Juin 2010 - 19:00

Superbes pistolets, et superbe explicatif pour le rechargement de la munition de 8mm Nambu. Elle ressemble pas mal à votre 7.65x21mm Para je trouve. thumleft

Je suis fana de ce type d'armes exotiques, comme le Roth-Steyr 1907, ou le Steyr-Hahn 1912 par exemple, qui ont beaucoup plus de "charisme" que nos productions actuelles, dénuées d'âme...
Revenir en haut Aller en bas
stef39
Habitué
stef39


Nombre de messages : 258
Age : 31
Localisation : Fribourg (CH)
Date d'inscription : 17/06/2010

Les pistolets japonais Empty
MessageSujet: Les pistolets japonais    Les pistolets japonais EmptyMer 30 Juin 2010 - 20:49

Quelle superbe arme j'adore trop ce pistolet, à une belle guelle. C'est une arme pour qui j'hésiterais pas une seul seconde à me fairfe plaisir. Tu as fais un bon travail claire et net. Merci
A+
Revenir en haut Aller en bas
deserteagle44
Expert
deserteagle44


Nombre de messages : 1963
Age : 54
Localisation : 17 charente maritime
Date d'inscription : 11/01/2009

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyMer 30 Juin 2010 - 21:27

Merci ph pour toutes ces très intéressantes informations sur des armes que l’on n’aurait certainement jamais connu sans toi Dieu Dieu Dieu Dieu Dieu

salutations
Revenir en haut Aller en bas
Projektyle
Expert
Projektyle


Nombre de messages : 5736
Age : 48
Localisation : Haute-Garonne, France
Date d'inscription : 29/05/2006

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyJeu 1 Juil 2010 - 1:08

Le top du top, c'est que le jour où tu te pointes avec ce genre d'arme sur le pas de tir, tu peux être certain d'être "la" star du moment, même si il y a un tireur avec un Desert Eagle .50AE ou un S&W .500 Magnum à côté... Cool thumleft
La grande classe quoi. V
Revenir en haut Aller en bas
womoks
Expert
womoks


Nombre de messages : 2963
Age : 35
Localisation : CH
Date d'inscription : 07/01/2008

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyJeu 1 Juil 2010 - 6:37

yep magnifique... ca fait plaisir de voir des conceptions d’un autre continent un peut oublier au niveau des armes
Revenir en haut Aller en bas
http://www.nds-ch.org
ROLLAND
Pilier du forum
ROLLAND


Nombre de messages : 7080
Age : 76
Localisation : Armeville
Date d'inscription : 05/06/2005

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyJeu 1 Juil 2010 - 8:25

Bravo ph salut et merci pour cet article didactique.
Un souci que l'on peut relever concernant le T94 est que cette arme présentait un danger certain quand on la manipulait:en éffet, une pression sur l'extrémité droite du système de transfert (détente-gachette) visible sur le coté gauche de l'arme faisait partir le coup sans action du doigt sur la queue de détente. Twisted Evil

Quant au marquage Chinois du côté droit on peut se référer à ce document:

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Jef.ch
Expert
Jef.ch


Nombre de messages : 5445
Age : 60
Localisation : Bienne
Date d'inscription : 22/12/2006

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyJeu 1 Juil 2010 - 8:32

Comme toujours... Dieu

N'empêche que y'a un truc pas clair sur les photos: sur le couteau suisse d'un Valaisan, le tire-bouchon se replie aussi??? harhar

Amitiés,
A+,
le Jef-si-jeune-et-déjà-poney... Respect
Revenir en haut Aller en bas
ph
Pilier du forum
ph


Nombre de messages : 19103
Age : 103
Localisation : enclave
Date d'inscription : 22/09/2006

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyJeu 1 Juil 2010 - 9:48

ROLLAND a écrit:
Bravo ph salut et merci pour cet article didactique.
Un souci que l'on peut relever concernant le T94 est que cette arme présentait un danger certain quand on la manipulait:en éffet, une pression sur l'extrémité droite du système de transfert (détente-gachette) visible sur le coté gauche de l'arme faisait partir le coup sans action du doigt sur la queue de détente. Twisted Evil

Quant au marquage Chinois du côté droit on peut se référer à ce document:

[Vous devez être inscrit et connecté pour voir ce lien]

ouaip, c'est justement Teri Jane Bryant du site "nambuworld" qui m'a aidé à comprendre la signification de certains marquages; c'est vraiment LA spécialiste des Nambu ! Dieu
Revenir en haut Aller en bas
jonas_357
Pilier du forum
jonas_357


Nombre de messages : 14707
Age : 57
Localisation : Udon Thani, Thaïlande
Date d'inscription : 01/08/2005

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyJeu 1 Juil 2010 - 10:03

Très intéressant! Des armes peu connues ici!

Très beau, le T14. Bon, on connaît tous le Ruger .22LR qui en est directement inspiré.

Quant au T94, il est nettement moins connu. Je dois avouer que je le trouve atrocement laid, mais c'est pas la question.

Quant à l'inscription en chinois, c'est manifestement une abréviation: c'est marqué Guo Jun (國軍), alors que ce devrait être écrit Guo Min Jun (國民軍). Je connais un peu de chinois, mais pas la manière d'abréger les expressions officielles. Dans tous les cas, c'est une arme qui a été utilisée pour les troupes du Guo Min Dang du général Jiang Jieshi (Tchang Kai-Chek). Tout une page d'histoire! V
Revenir en haut Aller en bas
http://udonthaniforever.ek.la/
yvart
Expert
yvart


Nombre de messages : 2325
Age : 54
Localisation : Suisse (Nord Vaudois)
Date d'inscription : 02/11/2007

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyJeu 1 Juil 2010 - 10:04

Merci pour cet exposé, vraiment magnifiquement complet. Ce fofo devient une vraie encyclopédie...
Revenir en haut Aller en bas
ungibus
Expert
ungibus


Nombre de messages : 1066
Age : 62
Localisation : France, Provence
Date d'inscription : 28/04/2009

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyMer 7 Juil 2010 - 16:29

Merci encore Ph, toujours aussi intéressantes tes présentations !
Revenir en haut Aller en bas
Valherak
Nouveau



Nombre de messages : 21
Age : 35
Localisation : Paris
Date d'inscription : 21/02/2010

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyMer 7 Juil 2010 - 17:21

Merci pour ces photos et ces informations, ce sont vraiment de belles pièces !
Revenir en haut Aller en bas
ludwigab
Expert
ludwigab


Nombre de messages : 792
Age : 40
Localisation : BelziK
Date d'inscription : 18/11/2009

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyMar 13 Juil 2010 - 7:54

C'est pas que je n'aime pas répondre à ce genre de post mais je vais finir par faire des copier/coller pour ce qui concerne ph Oops

Magnifiques photos
Explications claires complètes
Superbe travail !

Que dire de plus si ce n'est mon admiration Dieu
bitcho a écrit:
vraiment la classe internationale!!
Revenir en haut Aller en bas
valinco
Expert



Nombre de messages : 666
Age : 58
Localisation : Dans les montagnes.
Date d'inscription : 16/05/2009

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptyMer 14 Juil 2010 - 16:21

superbes photos et superbes explications,
des armes magnifiques trop souvent oubliées, merci Sante
Revenir en haut Aller en bas
geogeo211
Nouveau



Nombre de messages : 8
Age : 82
Localisation : Bruxelles
Date d'inscription : 29/11/2010

Les pistolets japonais Empty
MessageSujet: superbe demonstration    Les pistolets japonais EmptyDim 12 Déc 2010 - 19:50

merci pour ce beau descriptif
Revenir en haut Aller en bas
Safari
Habitué
Safari


Nombre de messages : 74
Age : 62
Localisation : Portugal
Date d'inscription : 06/10/2010

Les pistolets japonais Empty
MessageSujet: Les japonaises    Les pistolets japonais EmptySam 18 Déc 2010 - 21:04

les formes , le style du pistolet superbe sont trés beau PH

Tonio
Revenir en haut Aller en bas
Heylighen
Expert
Heylighen


Nombre de messages : 5459
Age : 33
Localisation : Charleroi (Be)
Date d'inscription : 22/09/2009

Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais EmptySam 18 Déc 2010 - 23:56

Salut,

le T94 a des airs d'astra !
Revenir en haut Aller en bas
cung
Nouveau



Nombre de messages : 7
Age : 54
Localisation : Belgique
Date d'inscription : 15/03/2009

Les pistolets japonais Empty
MessageSujet: Un ebook en anglais disponible sur le sujet - Nambu type 14   Les pistolets japonais EmptyMar 28 Déc 2010 - 10:08

Disponible aux éditions H&L - [Vous devez être inscrit et connecté pour voir ce lien]
Page de présentation: [Vous devez être inscrit et connecté pour voir ce lien]
url de chargement : [Vous devez être inscrit et connecté pour voir ce lien]
Fonctionne sous window uniquement (pas Mac)

Contenu :

Field dismounting of the Nambu Type 14
Advanced dismounting of the Nambu Type 14
- Dismounting of the extractor
- Dismounting of the sear
- Dismounting of the safety lever
- Re-assembly tip
- Dismounting of the magazine safety
- Remaining parts
- Parts legend - early model
- Parts legend - later model
Functioning of the Nambu Type 14 (I)

- The 8mm Nambu cartridge
- Recoil of the barrel
- Unlocking of the breech
- Barrel back into battery
Functioning of the Nambu Type 14 (II)
- The trigger functioning
- Sear and firing pin engagement
- The trigger disconnection
Functioning of the Namnu Type 14 (III)
- Cartridge feeding
- Cartridge ejection
- Breechblock hold-open system
- Firing cycle of the Nambu Type 14 - Animated sequence
The safeties of the Nambu Type 14

- The manual safety
- The automatic magazine safety
- The magazine retention spring
The Nambu Type 14 accessories
- The Nambu type 14 magazine
- The Nambu type 14 holster
- The cleaning rod
- The lanyard
From the "Type Nambu" to the Nambu Type 14
- The "Type Nambu" pistol or "Papa" Nambu
- Type 26 revolver
- "Papa Nambu" parts and functioning
- The small "Type Nambu" or "Baby Nambu"
- The early Nambu Type 14
Evolution of the Nambu Type 14 (I)
- Type 14 of the early production
- Firing pin and firing pin guide modifications
- Magazine safety installation
- Elongated trigger guard and magazine retention spring
- Grip plate serrations
Evolution of the Nambu Type 14 (II)
- Early metal finish (straw-colored & rust blue)
- Later metal finish (salt blue)
- Last modification of the firing pin and guide
- Modifications of the cocking piece
- End of war grip plates
- Modification of the rear sight cut
The markings of the Nambu Type 14 pistol (I)
- Japanese alphabet and numerals
- Japanese calendars and Emperor reigns
- Control marks and arsenal symbols
- Koishikawa & Kokura Arsenals
- Nagoya Arsenal
- Nambu Factory
- Markings on the left side of the pistol
The markings of the Nambu Type 14 pistol (II)
- Producers and "Showa" era markings
- The serial number on the Nambu Type 14 parts

Serial numbers of the Nambu Type 14 by year
- Chigusa factory at Nagoya Arsenal
- Nambu factory under Nagoya Arsenal control
- Toriimatsu factory of Nagoya Arsenal - 1st series
- Toriimatsu factory of Nagoya Arsenal - 2nd series
- Koishikawa/Kokura Arsenals

Quelques images d'écran.

Les pistolets japonais Im-01
Les pistolets japonais Im-02
Les pistolets japonais Im-03
Les pistolets japonais Im-04
Les pistolets japonais Im-05
Les pistolets japonais Im-06
Les pistolets japonais Im-07
Les pistolets japonais Im-08
Les pistolets japonais Im-09
Les pistolets japonais Im-10
Les pistolets japonais Im-11
Les pistolets japonais Im-12
Les pistolets japonais Im-13
Les pistolets japonais Im-14
Les pistolets japonais Im-15
Les pistolets japonais Im-16
Les pistolets japonais Im-17
Les pistolets japonais Im-18



Revenir en haut Aller en bas
Contenu sponsorisé





Les pistolets japonais Empty
MessageSujet: Re: Les pistolets japonais   Les pistolets japonais Empty

Revenir en haut Aller en bas

Les pistolets japonais
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» couteaux japonais
» sabre japonais
» Utilitaire japonais
» Petit pliant japonais
» Livre japonais sur l'AK47/74

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FEU LIBRE ! :: Les armes :: Collection, militaria et histoire-
Sauter vers:
